مكان المنشأ: | الصين |
اسم العلامة التجارية: | JOHO |
إصدار الشهادات: | ISO9001:2000 |
رقم الموديل: | JH640-800 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | negotiation |
تفاصيل التغليف: | حالة معدات السلامة القياسية |
وقت التسليم: | 2 أشهر بعد تلقي الدفع |
شروط الدفع: | T / T ، L / C. |
القدرة على العرض: | 50sets / السنة |
تكنولوجيا: | الأشعة تحت الحمراء | مزود الطاقة: | 24VDC |
---|---|---|---|
طول التركيز: | 800 ~ 80 ملم تكبير مستمر | اساسي: | جي جي بي |
مسافة فعالة: | 30 كم (الهدف: 2.3 م × 2.3 م مركبة) | ميزة: | ماء / مانعة لتسرب الماء |
التطبيقات: | الملاحة والمراقبة والإنقاذ | نوع التبريد: | تبريد دورة ستيرلينغ |
القيادة والتحكم: | RS232 | درجة حرارة التشغيل: | -40 درجة مئوية ~ + 60 درجة مئوية |
وزن: | ≤20 كجم | ||
تسليط الضوء: | كاميرا تصوير حراري 24VDC,كاميرا تصوير حراري بالأشعة تحت الحمراء قياسية GJB,كاميرا تصوير حراري بالأشعة تحت الحمراء ISO9001 |

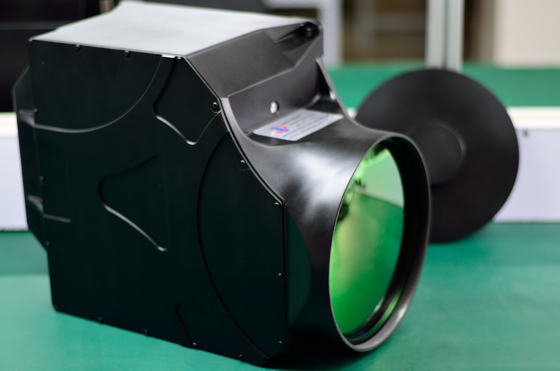

800 ~ 80 ملم تكبير مستمركاميرا تصوير حراري مبردة بالأشعة تحت الحمراء
1.1نظام البصريات
تستخدم الكاميرا الحرارية نظام زوم بصري متوسط الموجة (3.7 ميكرومتر ~ 4.8 ميكرومتر) وهو عبارة عن هيكل نقل كامل يتكون من مجموعة عدسات أمامية ثابتة ومجموعة عدسات زووم ومجموعة عدسات تعويض ومجموعة عدسات خلفية ثابتة ومجموعة عدسات عاكس ومرحل.يشير مخطط نظام البصريات إلى الشكل 1.
الشكل 1 الشكل 1 الرسم التخطيطي للنظام البصري للتكبير المستمر
تعتمد مجموعة عدسات الزوم ومجموعة عدسات التعويض قطعتين من العدسة المنفصلة.من أجل ضمان جودة الصورة الواضحة والمستقرة ، عندما تتحرك عدسات الزوم على طول اتجاه المحور ، تتحرك عدسات التعويض معها بشكل متزامن لتقديم تعويض في الوقت الفعلي.يمكن أن يؤدي تصميم محرك مزدوج لمجموعة عدسات التكبير والتعويض إلى تقليل الحجم وتقليل الوزن ، في نفس الوقت ، يمكن أن يؤدي استخدام عاكسات لمسار الضوء العاكس إلى تقليل الحجم بشكل أكبر.تجعل عدسات الترحيل تلميذ المدخل الموجود في وسط النظام ، كل قوة بؤرية للعدسة ومعيار موحد لتحقيق كفاءة درع مبرد بنسبة 100٪.
1.2كاشف
تختار الكاميرا الحرارية للمراقبة طويلة المدى JH640-800 الجيل الثالث المستورد من كاشف مصفوفة المستوى البؤري المبرد ، وهو الأكثر نضجًا والأكثر تطبيقًا على نطاق واسع للكشف عن الأداء العالي.يتكون المستوى البؤري من مادة HgCdTe مع استجابة متوسطة الموجة (3.7μm ~ 4.8μm) للأشعة تحت الحمراء.يصل الاكتشاف (D *).مع مزايا الأداء الجيد في المنطقة الطيفية الفعالة ونطاق درجة حرارة التشغيل الواسع ، فإن هذا الكاشف قد طبق على نطاق واسع للكشف عن الأشعة تحت الحمراء والمراقبة والمراقبة والتحذير والبحث عن الهدف والتعقب على الطائرات والسفينة والمركبة وغيرها من شركات النقل.
يتبنى تبريد الكاشف مبرد دورة إنتيجرا ستيرلينغ الذي يستخدم مبدأ التمدد الغازي المتساوي مع شخصيات متعددة الوظائف وعمر طويل. هذا النوع من المبردات له العديد من المزايا ، مثل الهيكل المدمج ، الحجم الصغير ، الوزن الخفيف ، نطاق درجة الحرارة المبرد الواسع ، قصير وقت البدء ، الكفاءة العالية ، العمر الطويل ، سهولة التحكم ، وقت العمل المستمر الطويل وهلم جرا.
1.3دائرة معالجة الإشارة
1.3.1مبدأ
إذا تم مقارنة مصفوفات المستوى البؤري للأشعة تحت الحمراء بعيون الكاميرا الحرارية بالأشعة تحت الحمراء ، فإن لوحة دائرة معالجة الصور هي دماغها.تتمثل الوظيفة الرئيسية لدائرة معالجة الإشارات (SPC) في تحليل شامل للإشارات في الوقت الفعلي يهدف إلى معالجة عيوب الصورة بالأشعة تحت الحمراء.على أساس استقرار درجة الحرارة لـ FPA ، تحقق SPC وظائف توليد إشارة القيادة ، وتركيب الفيديو القياسي ، والاتصالات مع الكمبيوتر ، والاتصال بين الإنسان والآلة وما إلى ذلك. يشير المبدأ الأساسي للوحة دائرة معالجة الإشارات إلى الشكل 2.
تحديد:
كاشف |
|
كاشف |
تبريد HgCdTe FPA |
بكسل |
الوضع A: 640X512 الوضع B: 320 × 256 |
النطاق الطيفي |
الوضع: 3.7μm ~ 4.8μm الوضع B: 3.7μm ~ 4.8μm / 7.7μm ~ 11.0μm |
NETD |
≤25mK (عند 25 ℃) |
درجة حرارة التشغيل FPA |
من 90 إلى 120 ألفًا |
نوع التبريد |
تبريد دورة ستيرلينغ |
تبريد |
≤6 دقيقة عند 25 درجة مئوية |
بصريات |
|
البعد البؤري |
80 ~ 800 مم (تكبير مستمر) F #: 4 |
مجال الرؤية |
6.87 درجة × 5.50 درجة ~ 0.69 درجة × 0.55 درجة (أفقي × رأسي) |
عرض الصور |
|
إخراج الفيديو |
فيديو تمثيلي: قياسي PAL تردد الإطار: 25 هرتز فيديو رقمي: 14 بت LVDS |
السطوع والتباين |
ضبط تلقائي / يدوي |
قطبية |
BH&WH |
واجهة الاتصالات |
|
القيادة والتحكم |
RS232 |
مزود الطاقة |
|
مزود الطاقة |
24 فولت تيار مستمر / 1.5 أمبير |
نطاق إمداد واسع |
18 فولت ~ 36 فولت |
استهلاك الطاقة |
≤25 واط |
البيئة |
|
درجة حرارة التشغيل |
-40 درجة مئوية ~ + 60 درجة مئوية |
درجة حرارة التخزين |
-50 درجة مئوية ~ + 70 درجة مئوية |
مقاومة الاهتزاز والصدمات |
GJB150.16-86 / MIL-STD-810F-514.5 |
اختبار درجة حرارة عالية ومنخفضة |
GJB 150.3-86 / MIL-STD-810F-514.5 |
بدني |
|
وزن |
≤20 كجم |
بحجم |
460 مم × 230 مم × 325 مم (LxWxH) |
اللون |
أكسيد أسود |
نطاق الكشف |
|
نطاق الكشف |
30 كم (الهدف: 2.3 م × 2.3 م مركبة) |
ملف الشركة
ووهان JOHO التكنولوجيا المحدودةتأسست في عام 2009 ، وهي شركة ذات تقنية عالية تعتمد على تقنية التصوير الحراري بالأشعة تحت الحمراء.قام Joho ببناء سلسلة صناعية كاملة تعمل بالأشعة تحت الحمراء من الأسفل إلى الأعلى: من المكون الأساسي إلى نظام المراقبة والتتبع الكهروضوئي بالأشعة تحت الحمراء.لدينا قاعدتان للبحث والتطوير في Hubei Zhongxiang ومدينة Wuhan ، وهما مؤسسات معروفة لمؤسسات التعليم العالي والبحث في الداخل والخارج.
توزيع العملاء
عملية الخدمة
منتجات
تشمل منتجاتنا الكاميرات الأمنية الحرارية ، ونظام البحث والتتبع الكهروضوئي / بالأشعة تحت الحمراء (نظام البحث والتتبع EO / IR) ونظام المراقبة EO ، ورادار المراقبة ، وجهاز تحديد المدى بالليزر ، والجيروسكوب بالألياف الضوئية ، ومصادر الطاقة الخاصة (البطارية الحرارية والفضة- بطارية الزنك Ag-zn battery) وحلول OEM ،المنتجات والخدمات الشخصية لتزويد العملاء بميزة كبيرة.نظرًا للجودة العالية لمنتجاتنا والأداء الموثوق ،تُستخدم منتجات Joho على نطاق واسع في التطبيقات المختلفة ، والأمن والمراقبة ، وإنفاذ القانون ، والدوريات البحرية ، وإدارة مصايد الأسماك ، والمسح ورسم الخرائط وما إلى ذلك.
