نظام المراقبة الضوئية الكهروضوئي عالي الدقة الذي تحمله السفن على المحور EOSS

2-المحور دقة عالية نظام المراقبة الكهروضوئية المحمولة على متن السفن (EOSS)

1.1 مقدمة الإنتاج

يH602-28015نظام المراقبة الكهروضوئية المحمول على متن السفن هو نظام بصري-ميكانيكي-كهربائي متكامل للغاية ومجهز بكاميرا ضوء النهار عالية الدقة 1080 بكسل وكاميرا حرارية مبردة MWIR.تعمل الكاميرا على منصة ثابتة ثنائية المحور وثنائية الحواف.يتميز بتصميم مدمج ونموذجي ، ويتم توفيره للسفن التي تلبي المتطلبات العسكرية والمدنية مثل البحث والمراقبة والاستطلاع وتتبع أهداف سطح البحر ، ويتم تطبيقها على نطاق واسع في البحرية والشرطة وخفر السواحل والبحرية وما إلى ذلك.

1.2 الميزات الرئيسية

1. 2-محور (السمت والارتفاع) لتحقيق الاستقرار ، الدوران عالية الدقة ونظام التحكم المؤازرة تنفيذ استطلاع تغطية كاملة.
2. الحجم الصغير والوزن الخفيف والقدرة القوية على التكيف واستهلاك الطاقة المنخفض والكفاءة العالية من حيث التكلفة.
3. وظيفة تتبع الفيديو.يتوفر التتبع في الوقت الحقيقي والتتبع اليدوي / التلقائي والقفل التلقائي.
4. يضمن التصحيح عالي الدقة محاذاة المحور البصري لـ IR و CCD.
5. يتم التحكم في Gimbal بواسطة برنامج سهل الاستخدام
6. يمكن عرض بيانات وضع التشغيل وزاوية السمت وزاوية الارتفاع على الفيديو وإعادتها مرة أخرى.

1.3.1 مواصفات النظام

1. تغطية السمت: n × 360 ° مستمر
2. الارتفاع كوفالغضب: -20 درجة ~ + 75 درجة(أفقي هو 0°ودالخاص بنا هو ناقص.)
3. دقة التثبيت: ≤0.5mrad (1σ)
4. الدقة الزاوية: ± 0.1 درجة (1σ)
5. تنسيق صورة الإخراج: SDI

1.3.2 HD كاميرا ضوء النهار

1. CCD: SONY 1 / 2.8CMOS
2. الدقة: 1920 × 1080
3. الطول البؤري: 4.3mm ~ 129mm (30 × زوم بصري)
4. مجال الرؤية: 63.7 درجة ~ 2.3 درجة
5. العدسة: HD 2.13 مليون بكسل
6. التركيز: تلقائي

1.3.3 كاميرا حرارية بالأشعة تحت الحمراء

1. الكاشف: كاشف MWIR مبرد 640 × 512
2. الطيف: 3μm ~ 5μm
3. حجم البكسل: 15 ميكرومتر × 15 ميكرومتر
4. الطول البؤري: 30mm ~ 300mm

1.3.4 وحدة تتبع الفيديو

1. هدف البحث التلقائي / اليدوي في منطقة محددة

اختيار الهدف: دعم القفل التلقائي / اليدوي
مشهد تتبع الهدف:في الجو ، إلى البحر (إنه قادر على تحسين الهدف على أساس الفيديو / الصورة المقدمة من قبل المستخدم).
هدف الاسترداد الذكي بعد الضياع في وقت قصير

1. دعم FOV ثابت أو كاميرا FOV متغيرة.في حالة التتبع ، فإنه يحافظ على تتبع الهدف أثناء تغيير مجال الرؤية.
2. المعلمات:

• تباين التتبع الأدنى: 10٪
• الحد الأدنى لنسبة الإشارة إلى الضوضاء (SNR): 10 ديسيبل
• الحد الأدنى لحجم الهدف: 3 × 3 بكسل
• تأخير الإخراج: <40 مللي ثانية
• دقة الكشف: ≤0.1 درجة
• وقت المعالجة: <100 مللي ثانية
• نطاق الكشف: السمت ± 60 درجة ، الارتفاع ± 45 درجة

1. إدخال الفيديو: فيديو رقمي أحادي الاتجاه HD-SDI ، فيديو تناظري أحادي الاتجاه PAL
2. إخراج الفيديو: فيديو رقمي أحادي الاتجاه SDI
3. الاتصالات: 1-way RS422
4. العمل الجهد: DC5V

1.3.5 المعلمة البيئية

1. درجة حرارة التشغيل: -20º ج~ + 50º ج
2. درجة حرارة التخزين: -30º ج~ + 60º ج
3. مقاومة للاهتزاز: GJB 150.16A-2009 ، A.2.3.11 و 21^شارعفئة السفينة
4. مقاوم للمطر: GB 4208-2008 IP67

1.3.6 المعلمة الفيزيائية

1. البعد: ≤Φ260mm × 360mm (H)
2. اللون: كحلي
3. الوزن: ≤20 كجم
4. جهد التشغيل: DC24V
5. استهلاك الطاقة: ≤450 واط
6. التركيب: المثبط غير مطلوب.يرتبط gimbal بشكل صارم بقاعدة.يحتوي المحور على خط تخرج صفري في اتجاه السمت.
   1. تكوين النظام

يتم توفير JH602-28015 EOSS لقارب الدورية ، الذي يستخدم لرصد الأهداف البحرية والجوية وتتبعها وتحديد مواقعها.أثناء وجود زورق الدورية في مهمة ، يتم إرسال حالة gimbal والفيديو وعرضها على البرامج ؛كما يتم إرسال أوامر التحكم إلى gimbal بواسطة برنامج سهل الاستخدام لتحقيق التشغيل والتحكم في الوقت الفعلي.
يتكون النظام الكامل من gimbal ، وصندوق إلكتروني ، وبرنامج تشغيل وتحكم.

1. 1. جيمبال

Gimbal عبارة عن وحدة استشعار (خزانة بصرية) تابعة لمنصة مؤازرة مثبتة على محورين (الارتفاع والسمت).تم تجهيز وحدة الاستشعار بكاميرا حرارية عالية الدقة 640 × 512 MWIR مع عدسة زووم مستمر 15 ~ 280 مم وكاميرا ضوء النهار 1920 × 1080 HD ، قادرة على الكشف والتعرف وتحديد وتتبع الهدف في النهار والليل.يتم تثبيت المحور مع قاعدة التمثال فوق سطح السفينة وفقًا للبيئة العملية.
الواجهة الخارجية هي موصل طيران 26pin.

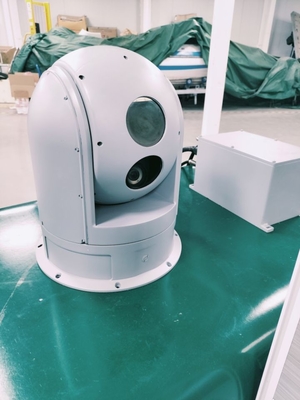

خريطة البدنية
